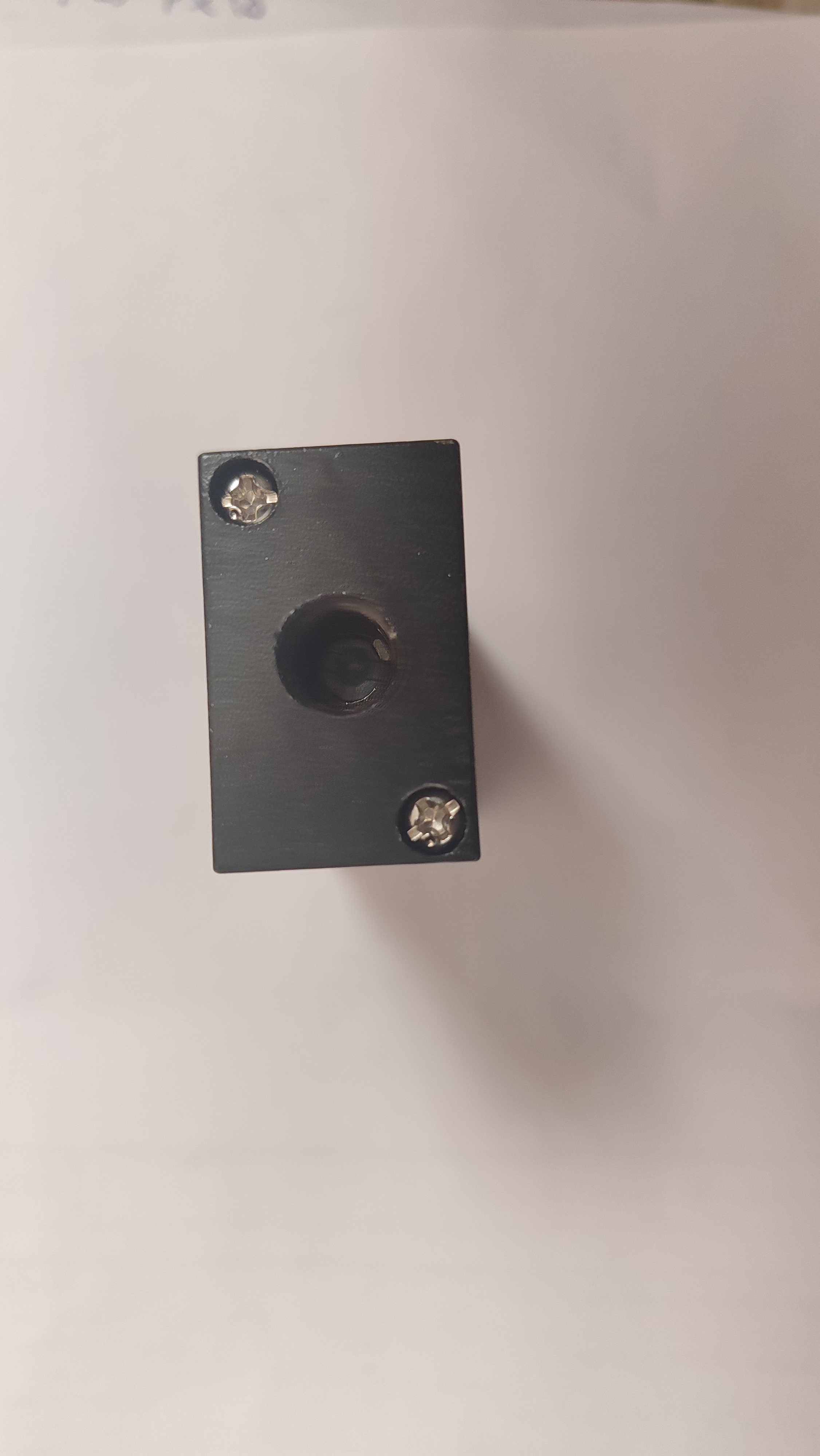

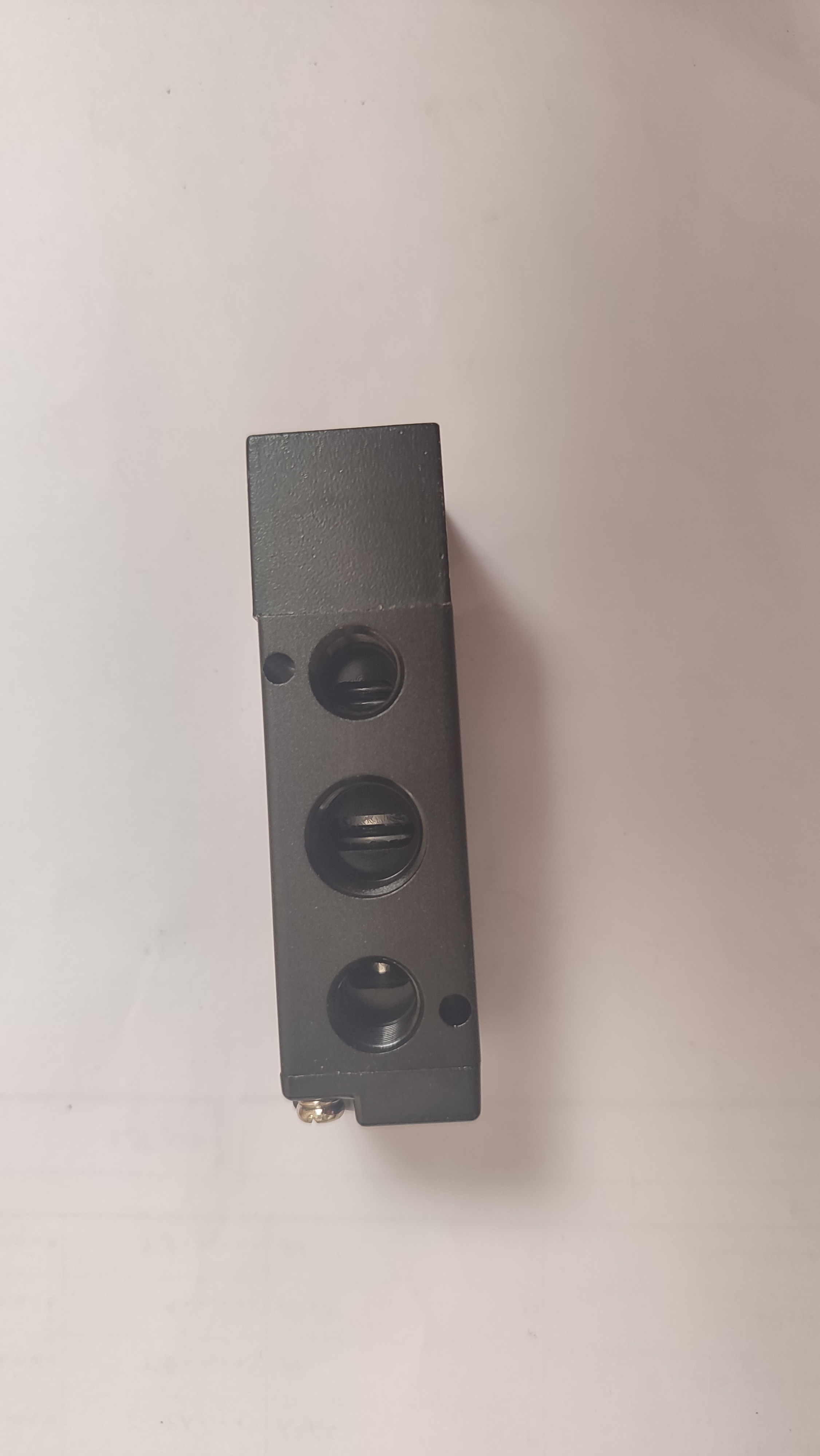

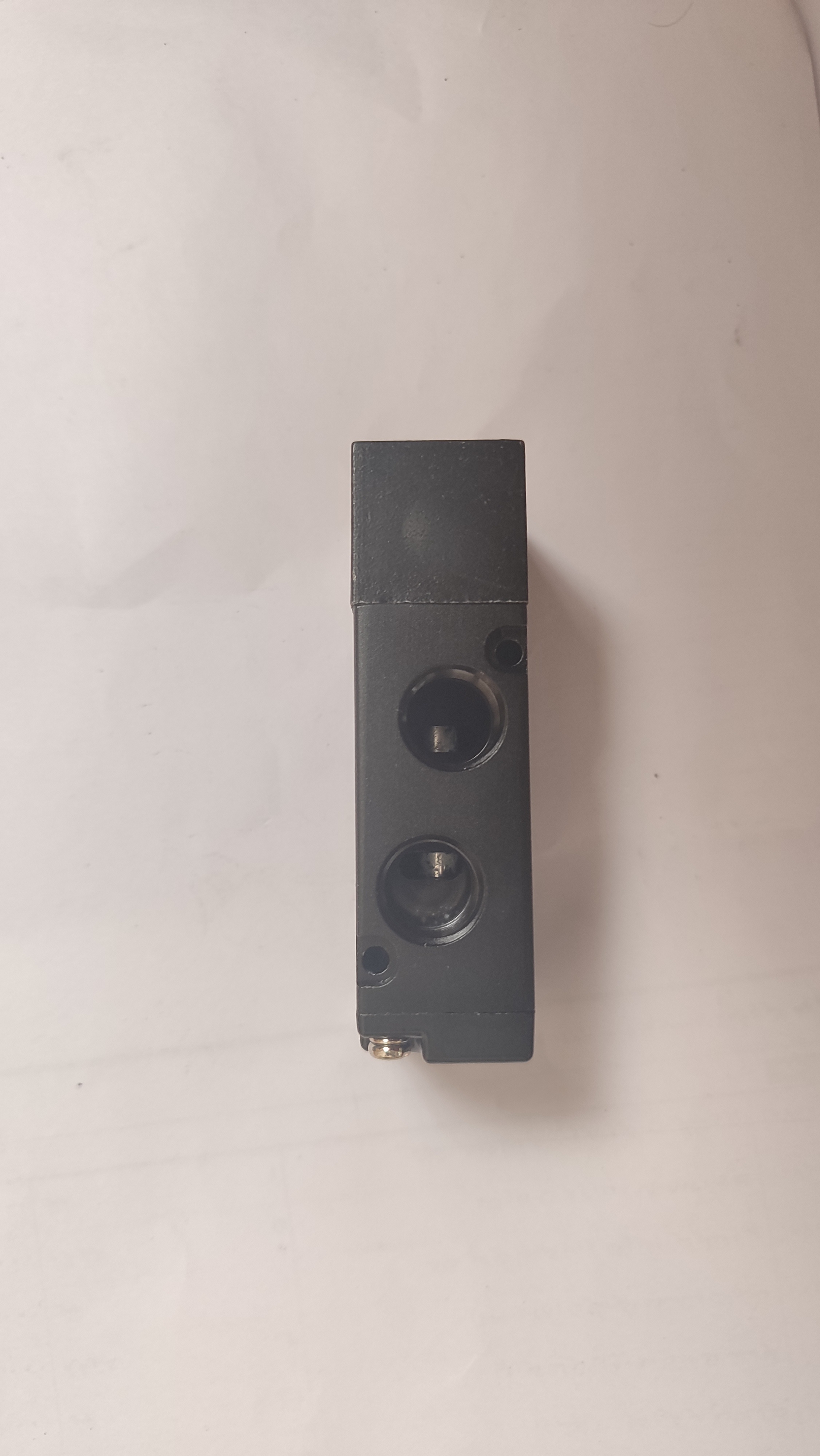

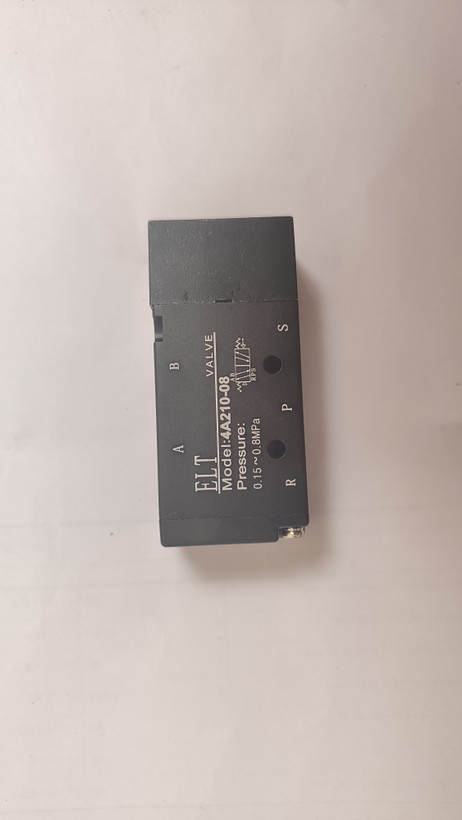

سوپاپ کتابی بادی

شیرهای تحریک بادی (شیر سیگنال باد) که با نام سوپاپ کتابی بادی یا شیر سیگنال پنوماتیک در بازار عرضه می‌شوند، از انواع شیرهای کنترل جهت (Directional Control Valves) هستند.

این نوع شیرها برای کنترل عملگرها به ویژه جک‌های یکطرفه و دوطرفه، و اغلب در مدارهای تماماً بادی مورد استفاده قرار می‌گیرند.

در شیر پنوماتیک بادی، تحریک اسپول مستقیماً توسط هوای فشرده صورت می‌گیرد.

کاربرد شیر سیگنال باد

از شیرهای تحریک بادی معمولاً در تجهیزات فاقد مدار برقی و یا در مکان‌هایی که محدودیت استفاده از جریان الکتریسیته به دلایل فنی یا ایمنی وجود دارد، استفاده می‌شود.

بسته به نوع طراحی مدار و نیاز عملکردی تجهیزات پنوماتیک، شیرهای تحریک بادی در انواع مختلف یک و دو طرفه (تک و دوبل)، دو و سه وضعیتی طراحی و عرضه می‌گردند.

علاوه بر استفاده شیرهای سیگنال باد در مدارهای صنعتی، برخی از انواع این شیر در سیستم باد خودروهای سنگین نیز به کار برده می‌شوند.

شیرهای 1/4 2-3 و 1/4 2-5 تک، در بازار خودرویی با نام کتابی 5 سوراخ بادی ساده و کتابی 3 سوراخ بادی ساده نامیده می‌شوند.
